电动调节蝶阀

电动调节蝶阀是一种通过电动执行器驱动蝶板旋转来实现管道介质流量、压力或温度调节的自动化阀门。它结合了蝶阀的紧凑结构与电动执行器的精准控制能力，广泛应用于工业自动化系统中，尤其适用于需要对流体进行连续调节或远程控制的场合。

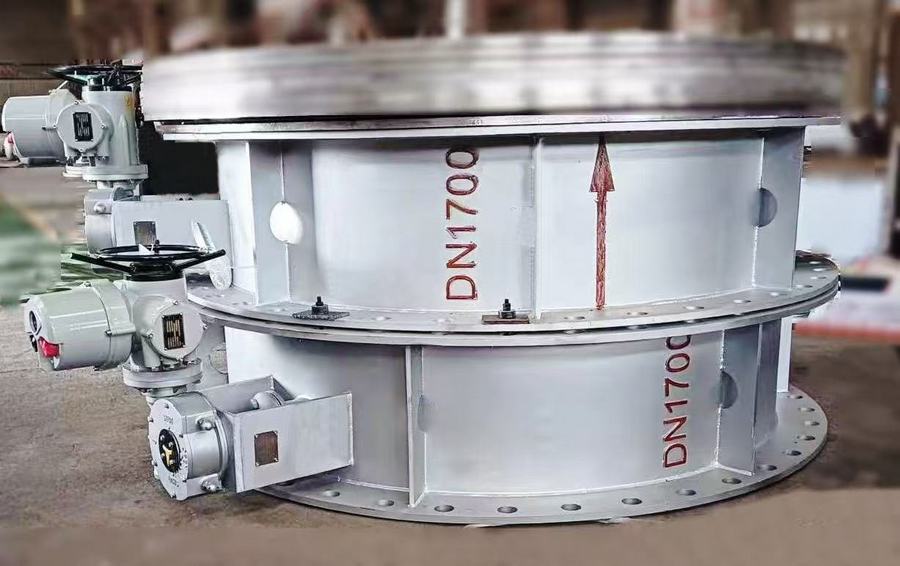

上图为我扬州鑫科环保成套设备有限公司自主设计、制作、组装的不锈钢材质电动调节蝶阀，共计21个，配套使用于我公司制作的废气处理成套设备中。
       一、结构与组成
      1. 阀体：通常为短结构设计，材质可选铸铁、铸钢、不锈钢等，适应不同介质需求；
      2. 蝶板（阀板）：圆形或椭圆形薄板，通过旋转改变流道截面积，材质需耐腐蚀、耐磨损（如不锈钢、衬氟）；
      3. 阀杆：连接蝶板与执行器的传动轴，需具备高强度和抗扭性能；
      4. 电动执行器：核心驱动部件，接收控制信号（如4-20mA、0-10V或Modbus信号），驱动阀杆旋转，调节蝶板开度；
      5. 密封结构：常用软密封（橡胶、PTFE）或金属硬密封，确保关闭时的严密性；
      6. 附属配件：限位开关、手动操作机构、位置反馈器等，辅助控制与监测。

 二、工作原理
      电动执行器接收来自控制系统（如PLC、DCS）的调节信号，驱动阀杆带动蝶板旋转；
      开度调节：蝶板旋转角度（通常0°~90°）决定流道通径，通过线性或等百分比流量特性实现精准流量控制；
      反馈闭环：执行器内置位置传感器，实时反馈蝶板开位，形成闭环控制，确保调节精度。

三、主要特点
      调节精准：支持连续开度调节，控制精度可达±1%；
      快速响应：电动执行器动作迅速，适用于动态调节场景；
      结构轻便：相比闸阀、截止阀，体积小、重量轻，安装维护方便；
      低压降损失：全开时流阻小，节能效果显著；
      密封可靠：软密封可达零泄漏，硬密封耐高温高压；
      自动化集成：支持远程控制，与工业物联网（IIoT）系统无缝对接。
      四、应用领域
      化工/石化：调节酸碱、气体、油品等介质的流量与压力；
      暖通空调（HVAC）：冷热水循环系统的温度与流量控制；
      水处理：泵站、给排水管网的流量调节与截断；
      能源电力：蒸汽、冷却水系统的过程控制；
      食品制药：卫生级蝶阀用于无菌流体输送。
      五、分类
      1. 按密封类型
      软密封蝶阀：适用于常温常压、洁净介质（如橡胶密封）；金属硬密封蝶阀：耐高温（≤600℃）、高压（≤10MPa），用于苛刻工况。
      2. 按连接方式
      对夹式：紧凑型设计，节省空间。
      法兰式：密封性强，便于拆卸维护。
      焊接式：高压管道的永久性连接。
      3. 按控制模式
      开关型：仅全开/全关两位控制；调节型：支持0-100%开度连续调节。
      六、选型要点
      介质特性：腐蚀性、温度、粘度、颗粒物含量（如颗粒介质需选硬密封）。
      工况参数：压力等级（PN10~PN64）、温度范围（-40℃~600℃）。
      控制需求：调节精度、信号类型（模拟量/数字通信）、是否需要防爆认证（Ex d/IIC T6）。
      执行器性能：扭矩匹配、电源电压（AC220V/DC24V）、防护等级（IP67/IP68）。
      安装环境：空间限制、户外防雨或防爆要求。
       七、注意事项
       避免在高速湍流或气蚀严重工况下长期使用，以防蝶板振动或密封损坏；定期检查密封件老化情况，及时更换磨损部件；安装时确保流体方向与阀体箭头标识一致，防止反向受压泄漏。
       电动调节蝶阀凭借其高效、灵活的控制能力，成为现代工业自动化系统中的关键组件，选型时需综合工况条件与维护成本，以实现最优性价比。
